BALENÍ SYPKÝCH SUROVIN A SMĚSÍ BALÍCÍ STROJ DOYPACK S KARUSELEM

Automatizovaný balící stroj určený pro plnění sáčků typu doypack se zipem. Zařízení je ideální pro sypké nebo drobné tvrdé kusové suroviny, jako jsou proteiny, instantní směsi mouk, prášků, kávy, koření či pudinků.

Přesné šnekové dávkování

Velikost dávky v rozsahu 50 – 2000 g je precizně řízena pomocí servomotoru, který ovládá svislý dávkovací šnek. Pro udržení maximální homogenity a přesnosti je systém vybaven dvojicí protiběžných míchadel a koncovým zařízením proti odkapávání směsi.

Karuselový systém

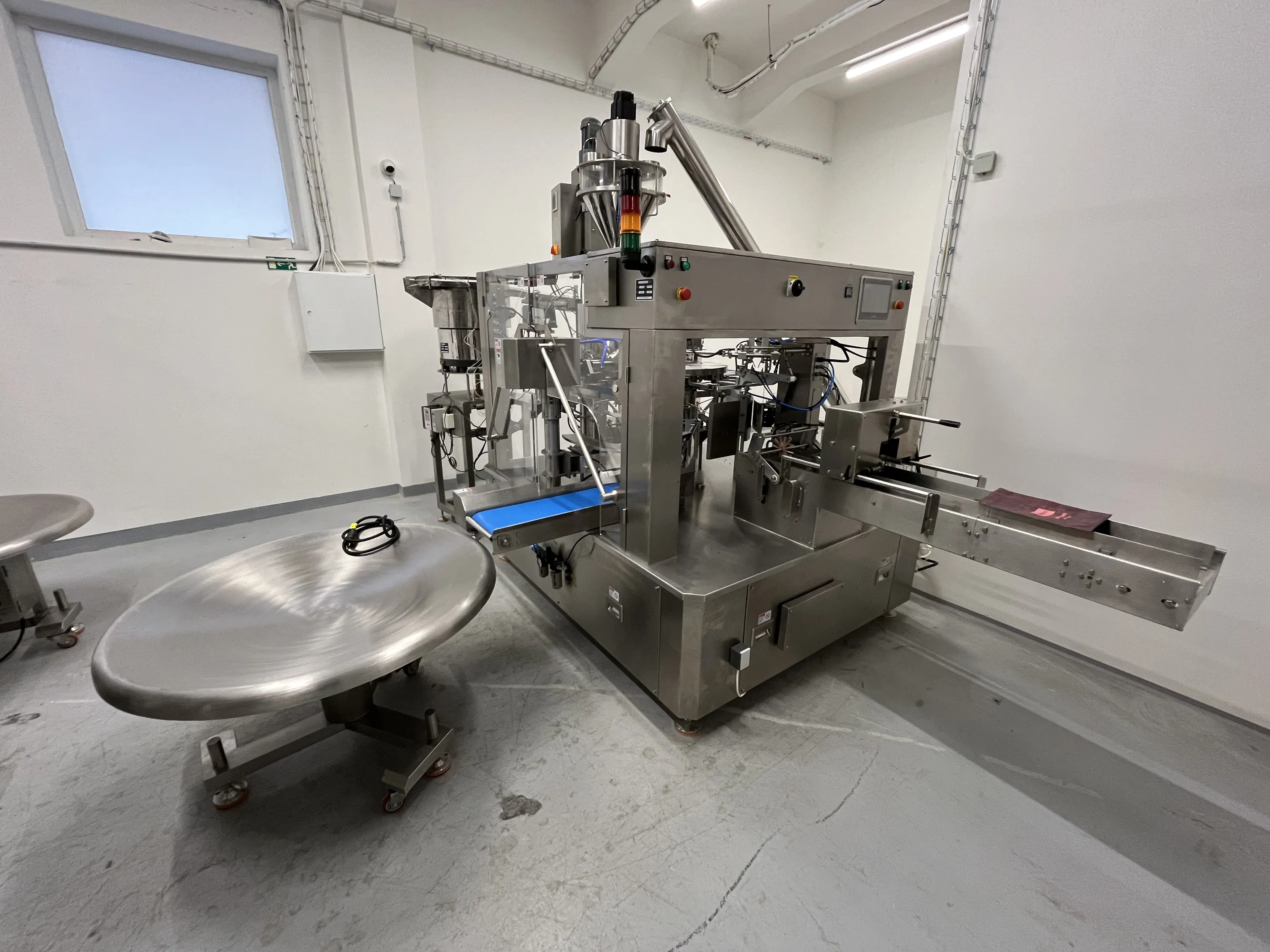

Karuselová část obsahuje 8 stanovišť, kde každé vykonává samostatnou operaci od podání sáčku, přes jeho otevření pneumatickými přisavkami, až po tepelné uzavření. Systém umožňuje rychlou změnu velikosti sáčků s uložením parametrů do paměti PC.

Kvalitní nerezové provedení

Celé zařízení je vyrobeno z nerezové oceli AISI 304 se zakulacenými hranami pro snadné hygienické čištění. Na stroj poskytujeme standardní záruku 12 měsíců a plnou technickou podporu včetně přístupu přes Ethernet.

Princip fungování

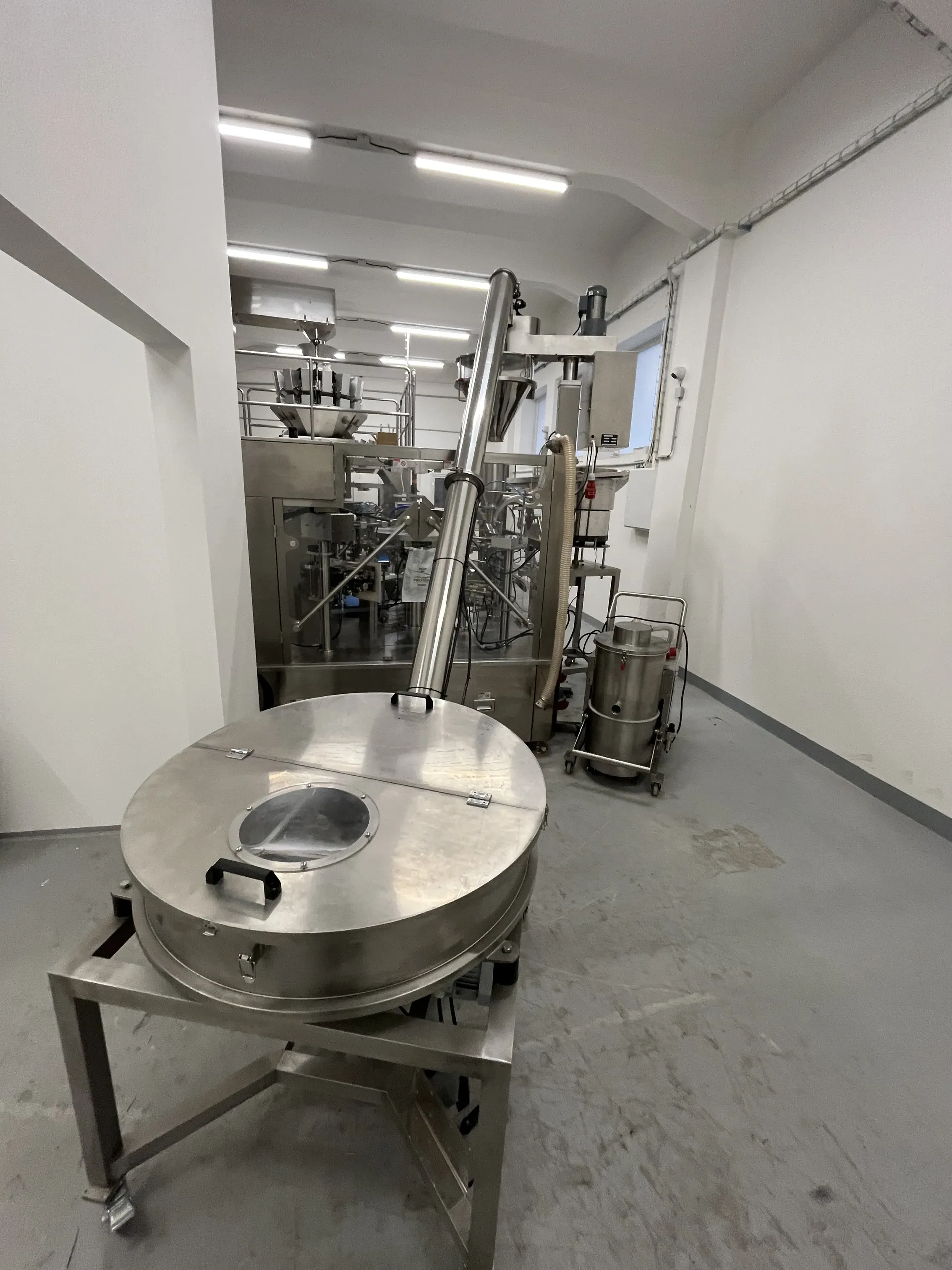

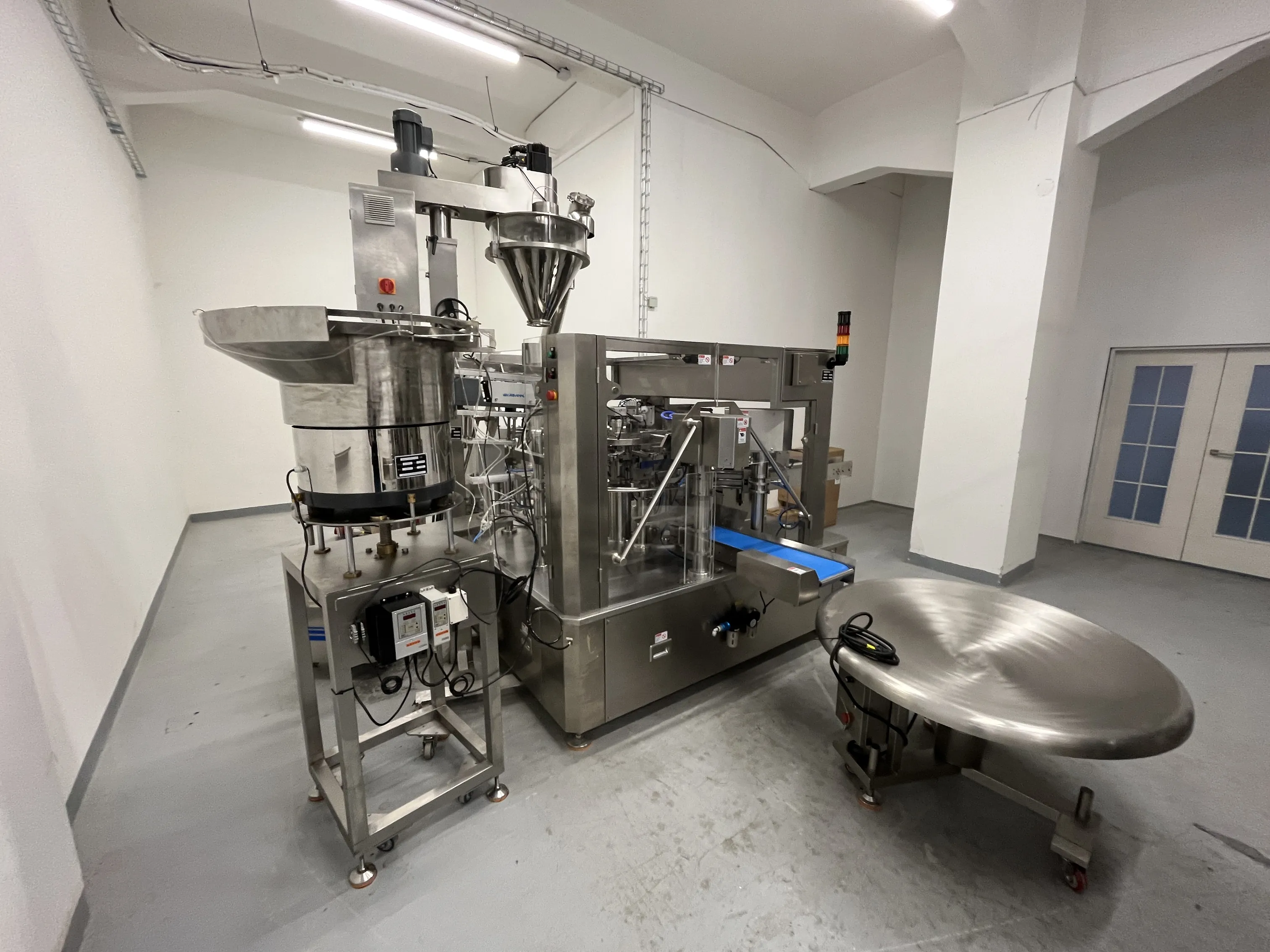

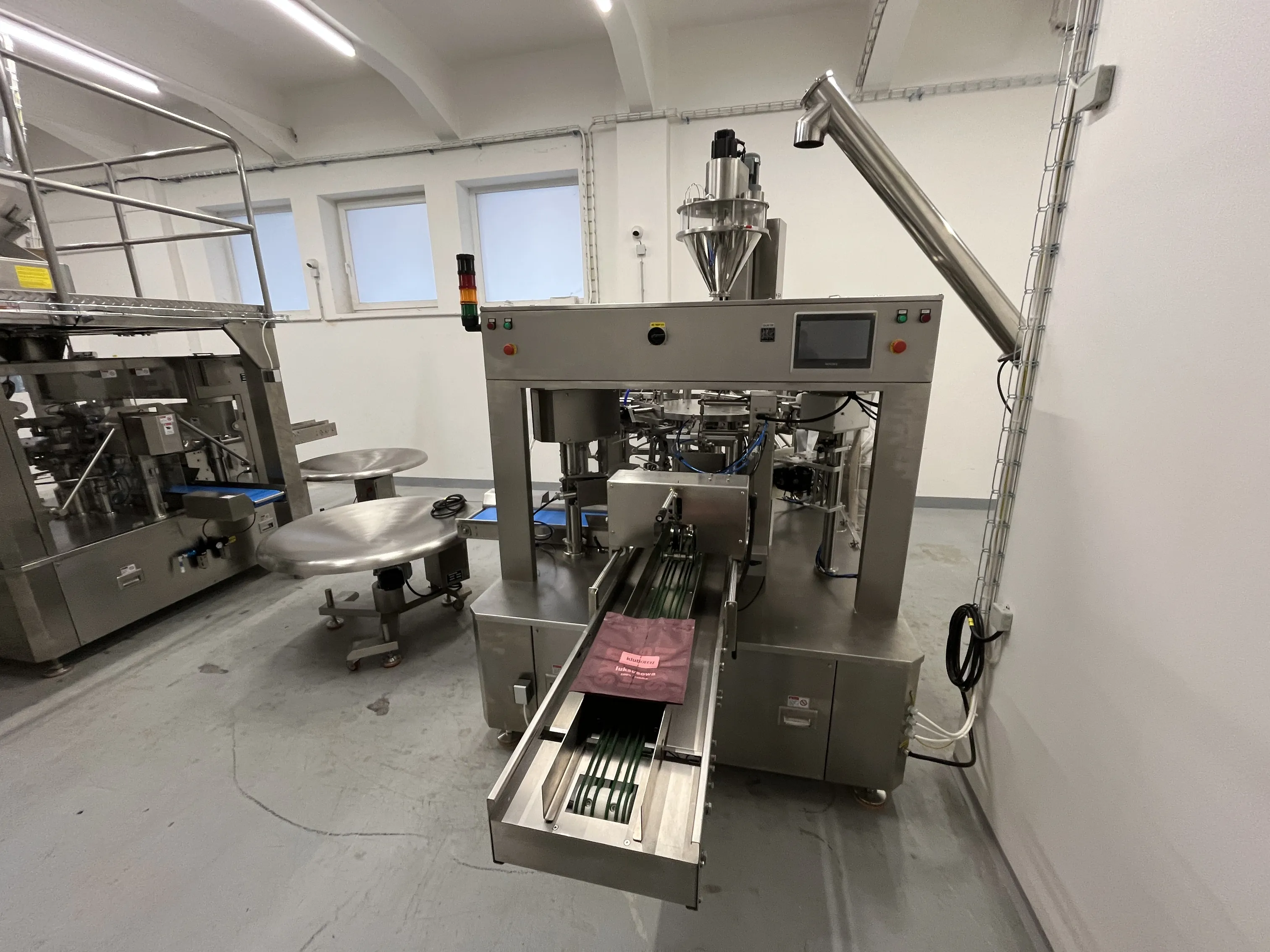

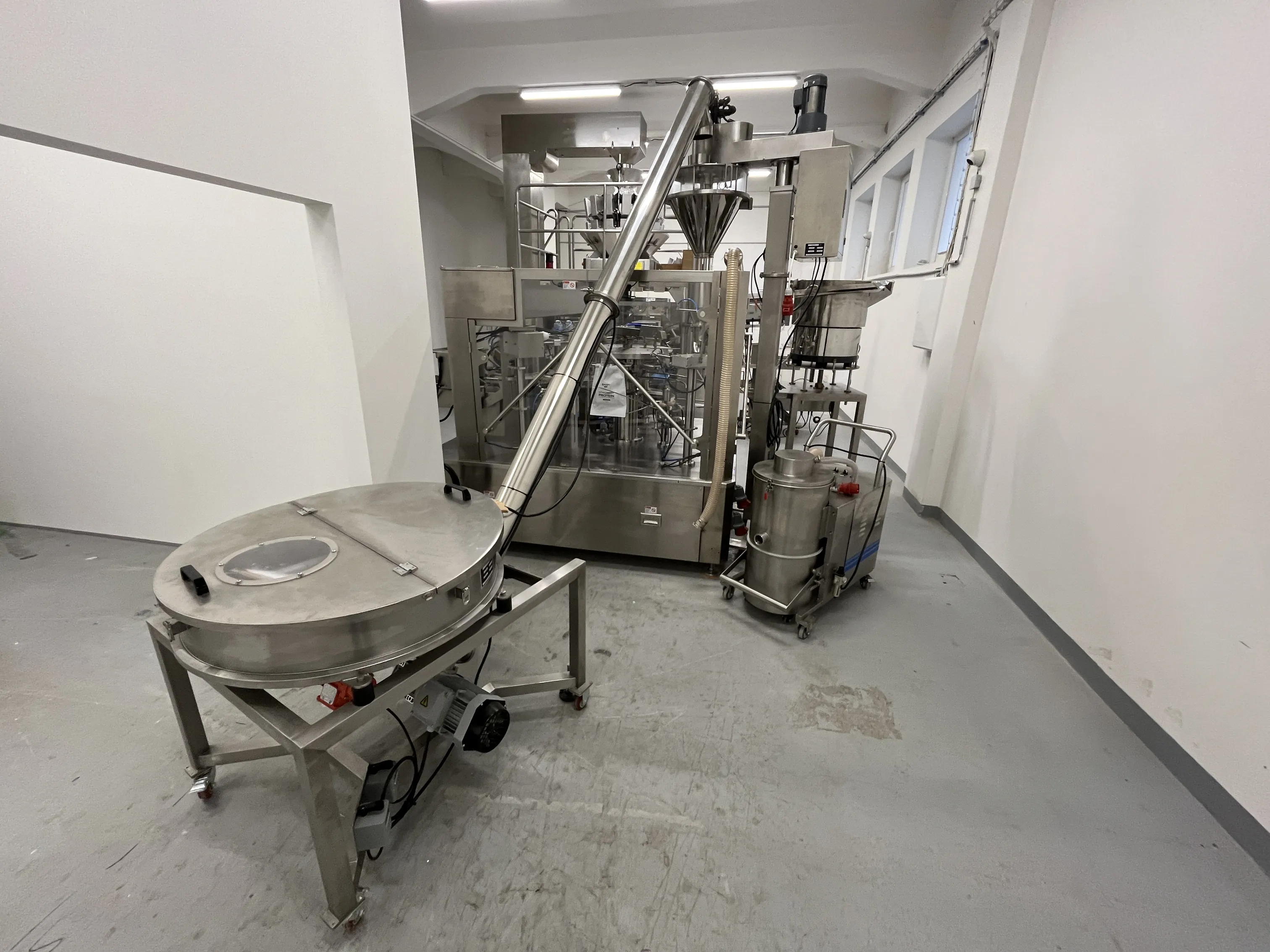

Suroviny jsou z násypky šnekového dopravníku vynášeny do plnícího šnekového dávkovače balícího stroje. Hladina v násypce je automaticky hlídána kapacitním čidlem. Samotný proces balení probíhá v 8 krocích na rotačním karuselovém stole, kde dochází k plnění a datování, otevření sáčku, vnoření ochranné násypky a přesnému plnění směsi, vkládání odměrky, svařování, uzavírání a výpad na pásový dopravník zakončený otočným stolem.

Proces balení na stanicích

                 Příprava a tisk
                Umístění prázdných sáčků do podavače
Otevření horní části a ražba data/šarže
Příprava obalu pomocí pneumatických přísavek
Možnost dotisku EAN kódů (externí inkjet)



                 Plnění a čištění
                Otevření spodní části sáčku čelistmi
Vnoření násypky pro ochranu budoucího sváru
Dávkování směsi šnekovým mechanizmem

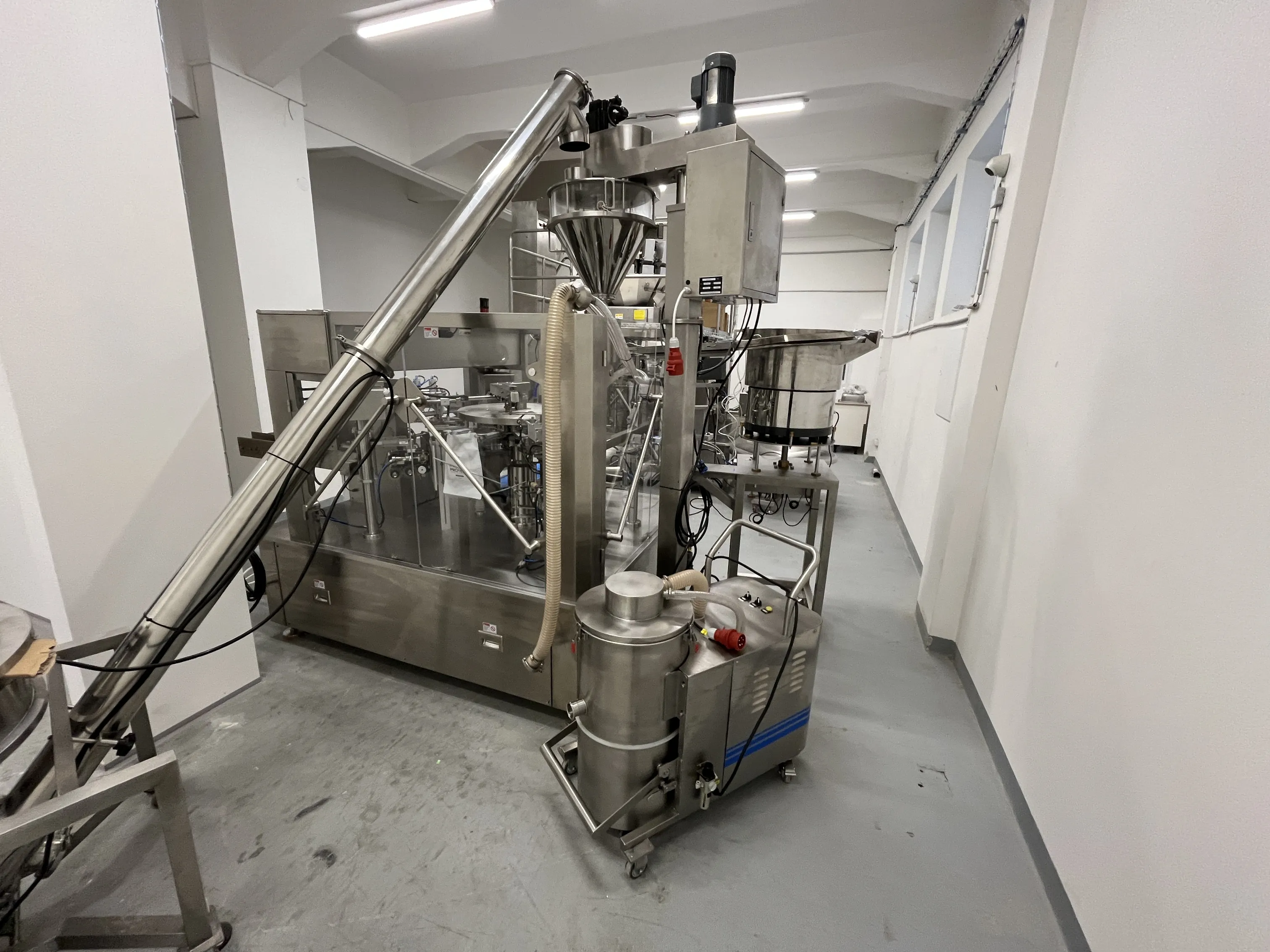

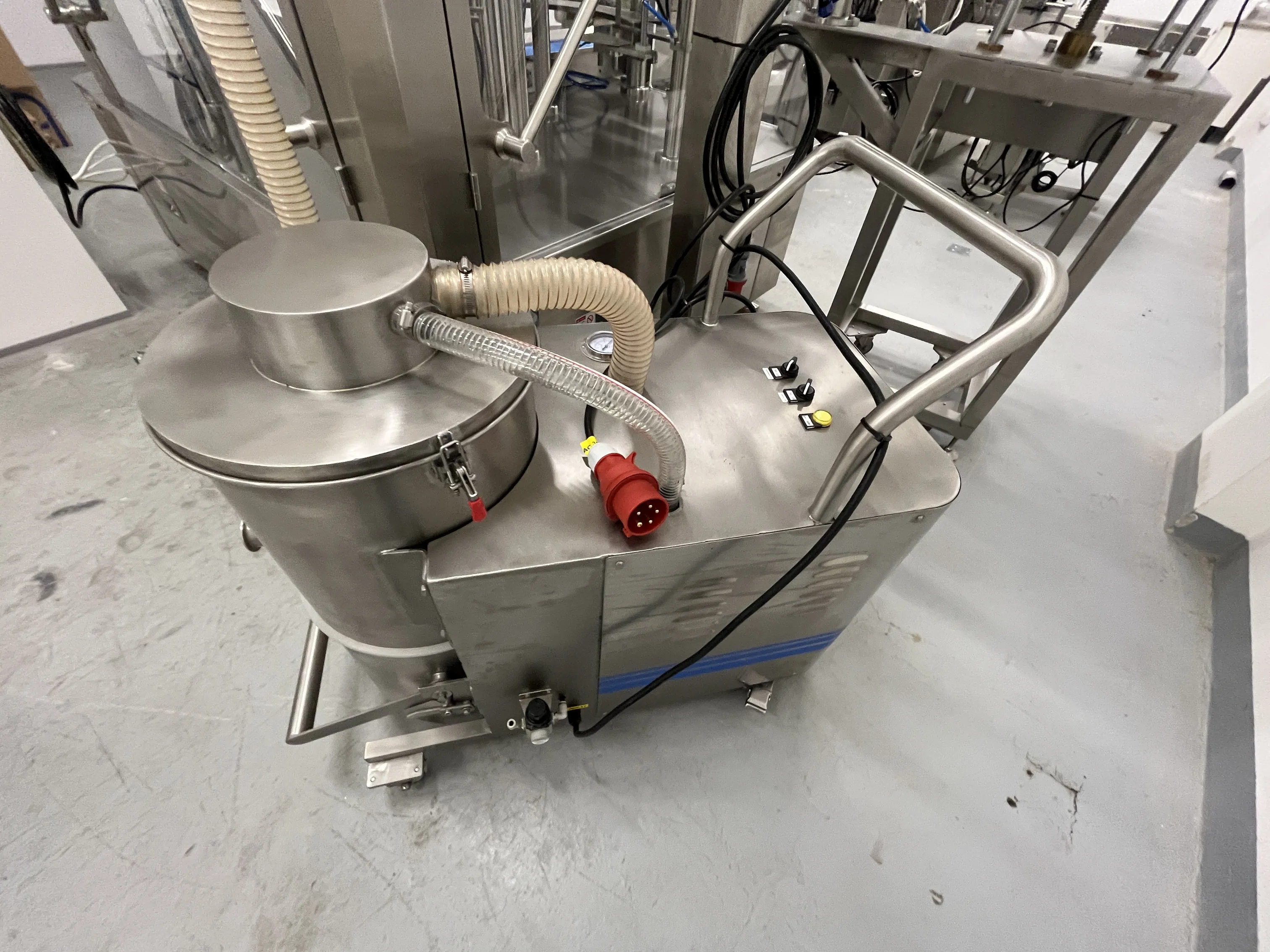

Mobilní odsávání prachu v místě násypu



                 Uzavření a výstup
                Uzavření obalu uzavíracími čelistmi
Svařování s nastavitelnou teplotou z panelu

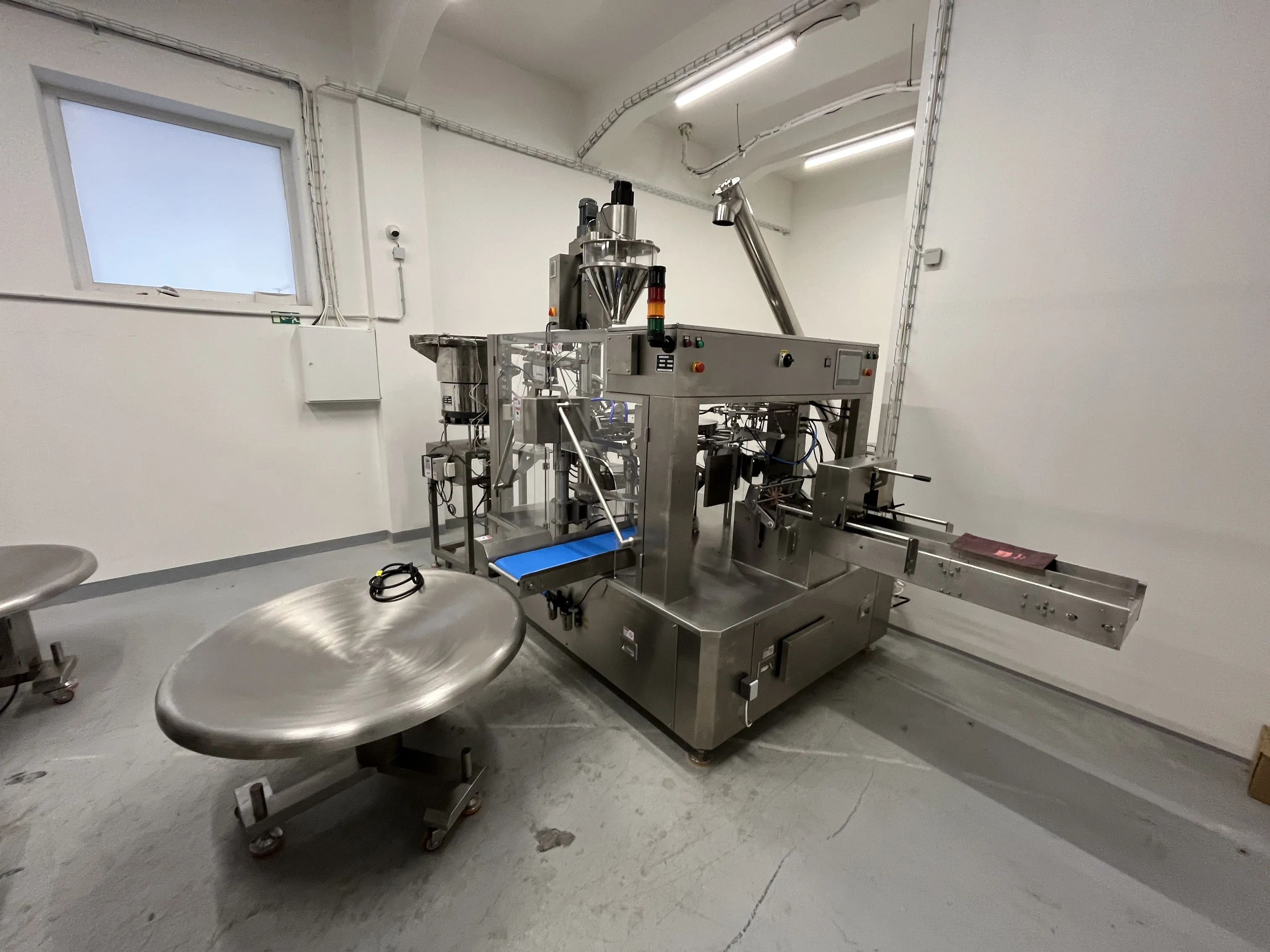

Uvolnění hotového sáčku na dopravník

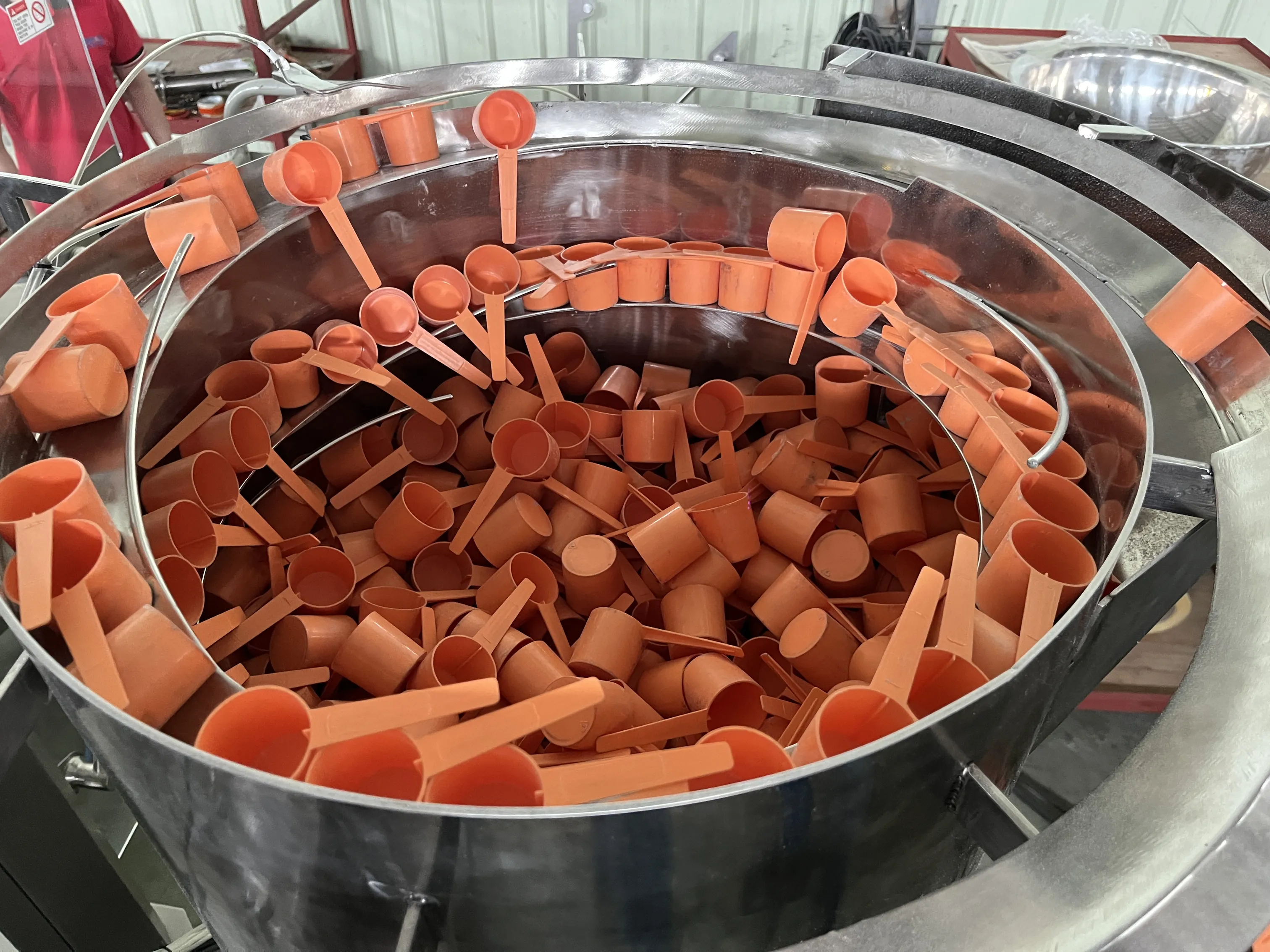

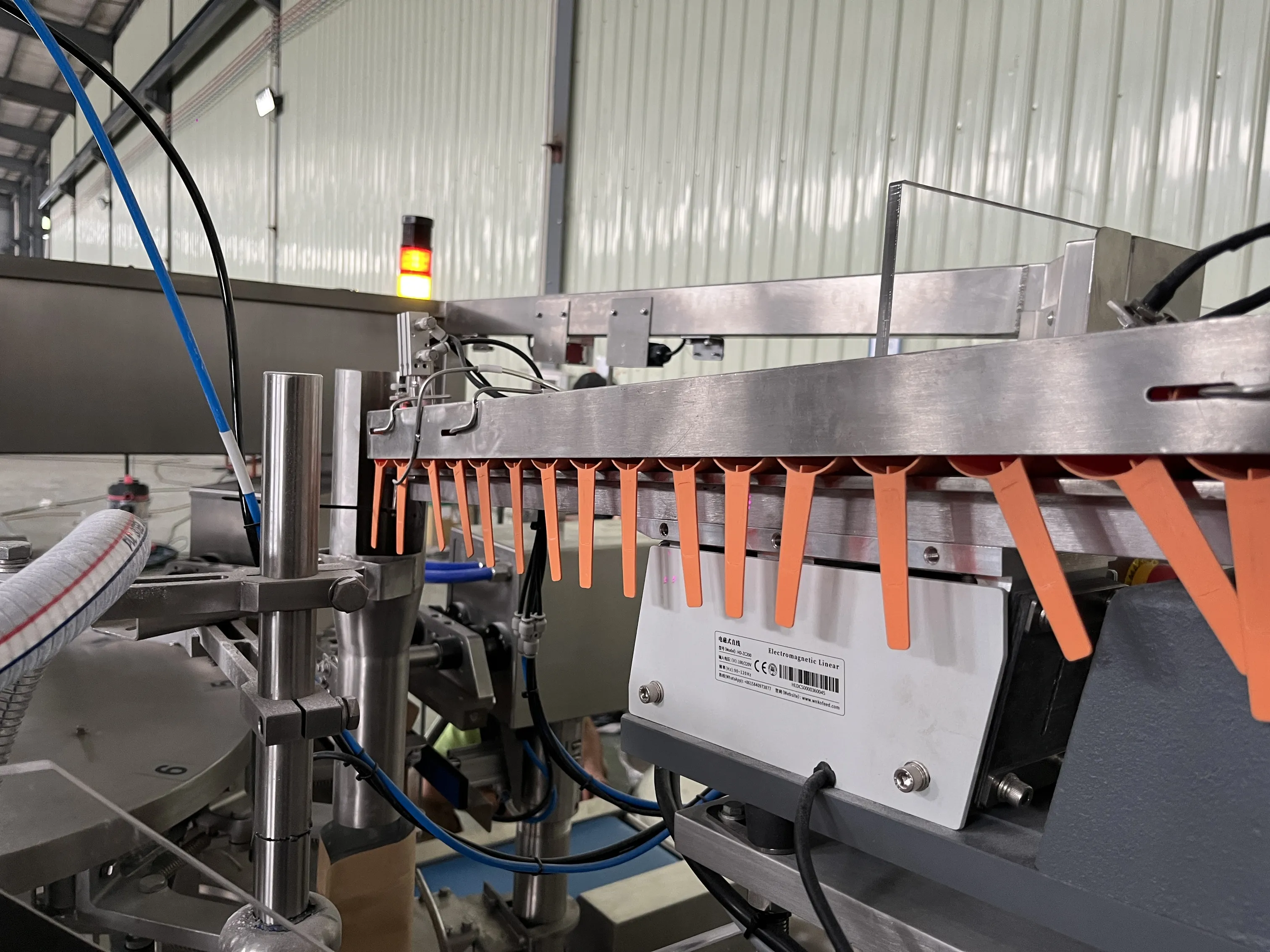

Možnost vkládání odměrek do sáčků



Technické parametry a varianty

Výkon a specifikace

Produktivita: 10 – 45 ks/min (dle gramáže a typu suroviny)
Rozsah dávkování: 50 – 2000 g (přesnost +/- 2 %)
Možnosti softwaru:
- PC software v českém jazyce pro správu statistik.
- Paměť pro uložení počtu otáček a receptur.
- Volitelný software pro synchronizaci a provozní parametry.

Podporované velikosti sáčků

Typ BSD250: Šířka 80-250 mm, Výška 100-350 mm
Typ BSD300: Šířka 80-300 mm, Výška 100-400 mm
Typ BSD330: Šířka 80-330 mm, Výška 100-500 mm
Konstrukce: Nerez A304, Napájení 400 V (karusel) / 230 V (šnek)

Obsluha a flexibilita balícího stroje doypack

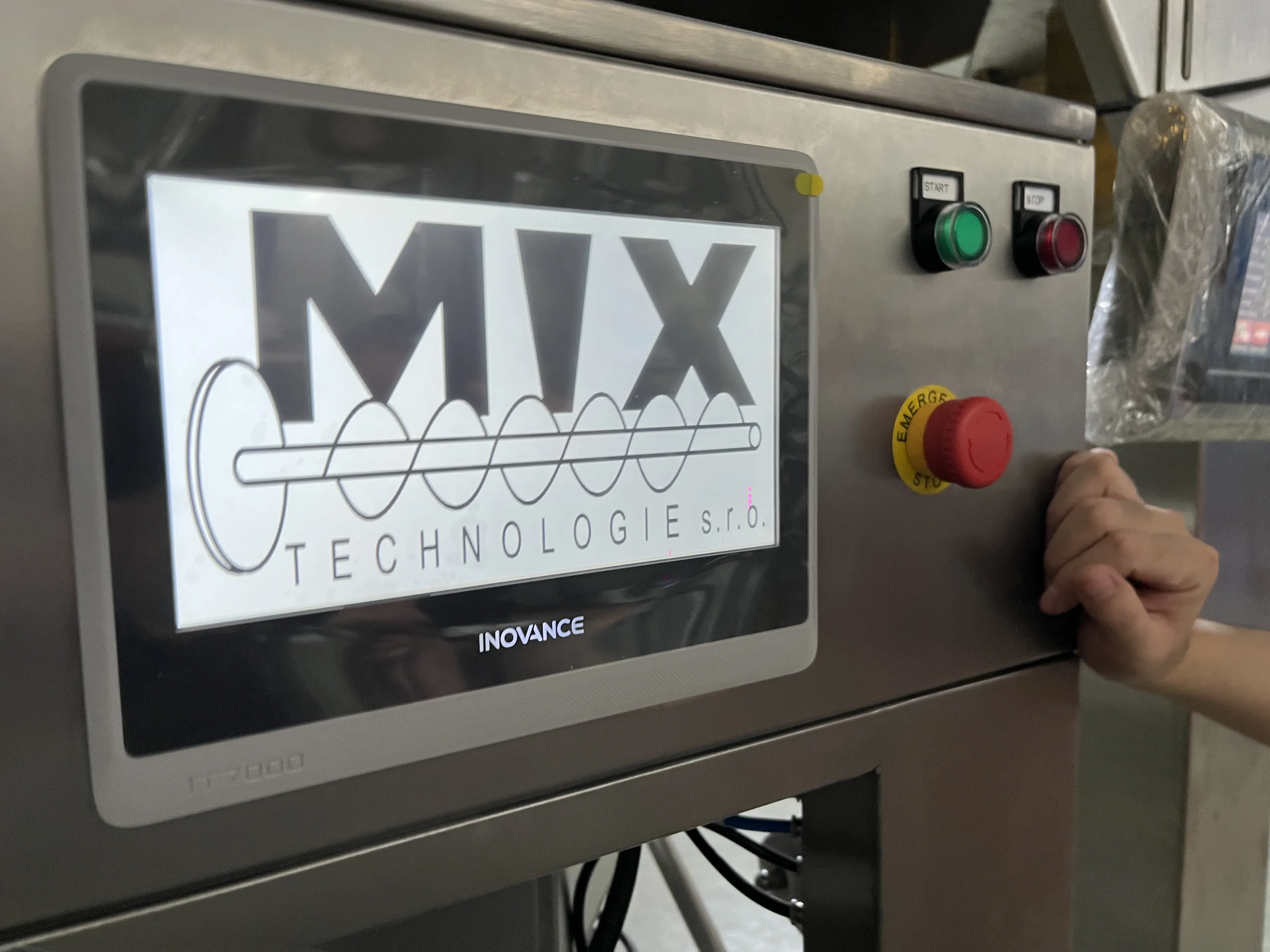

Obsluhu zařízení zvládnou 2-3 osoby v závislosti na zručnosti a typu baleného produktu. Stroj vyniká rychlou změnou uchycení pro různé velikosti sáčků a možností doplnění o stanici pro vkládání plastových odměrek. Celý proces od násypu suroviny až po finální sáček na vynášecím dopravníku je plně automatizován a řízen z dotykové obrazovky s manuálem v češtině.
